BAB I PEMBAHASAN
1.1 DASAR TEORI
Dynamic Routing adalah fungsi dari routing protocol yang berkomunikasi dengan router yang lain untuk saling meremajakan (update) tabel routing yang ada. Dengan demikian, administrator tidak perlu melakukan updating jalur (path) jika terjadi perubahan jalur transmisi (path). Dynamic Routing umumnya digunakan untuk jaringan komputer yang besar dan lebih kompleks.
Dynamic routing dibagi menjadi 2, yaitu :
- Interior Gateway Protokol
- Exterior Gateway Protokol
Open Shortest Path First (OSPF) adalah routing dinamic yang masing router memiliki tabel daftar ID dari router-router yang terkoneksi. Jalan yang akan dilalui adalah route yang nilainya terpendek (sesuai dengan namanya). Routing model ini termasuk smart route karena jika terputus akan mencari jalan lain secara otomatis.
Interior Gateway Routing Protocol (IGRP) adalah routing protokol distance vector yang dibuat oleh Cisco. IGRP mengirimkan update routing setiap interval 90 detik. Update ini advertise semua jaringan dalam AS.
Routing Information Protocol (RIP) adalah protocol routing dinamik yang berbasis distance vector. RIP menggunakan protokol UDP pada port 520 untuk mengirimkan informasi routing antar router. RIP menghitung routing terbaik berdasarkan perhitungan HOP. RIP membutuhkan waktu untuk melakukan converge. RIP membutuhkan power CPU yang rendah dan memori yang kecil dari pada protocol yang lainnya.
Dynamic routing merupakan metode yang paling umum digunakan. Mengapa? karena jika kita menggunakan metode static routing maka kita harus mengkonfigurasi semua router secara manual dan ini tidak mungkin untuk seorang network administator. Dengan menggunakan metode static routing kita membutuhkan banyak konfigurasi, sedangkan pada dynamic routing kita dapat mengkonfigurasi seminimal mungkin. Jadi sangat dimungkinkan metode dynamic routing untuk mengembangkan bagaimana router berkomunikasi dengan protocol yang digunakan. Dynamic IP routing adalah cara yang digunakan untuk melepaskan kewajiban mengisi masukan-masukan ke routing tabel secara manual. Protokol routing mengatur router-router sehingga dapat berkomunikasi satu dengan yang lain dan saling memberikan informasi routing yang dapat mengubah isi routing tabel, tergantung keadaan jaringan. Dengan cara ini, router-router mengetahui keadaan jaringan yang terakhir dan mampu meneruskan datagram ke arah yang benar.
Ciri-ciri Dynamic Routing
Ciri-ciri Dynamic Routing
- Router berbagi informasi routing secara otomatis
- Jumlah Gateway sangat banyak
- Routing tabel dibuat secara dinamik
- Membutuhkan protocol routing (RIP, OSPF, dll)
BAB II PEMBAHASAN
2.1 DESAIN JARINGAN
Pada lembar kerja baru cisco pecket tracer, buat jaringan sesuai dengan tampilan desain jaringan berikut ini :
2.2 KONFIGURASI IP ADDRESS
Konfigurasi IP Address pada PC
Sesuaikan IP Address pada tiap PC sesuai dengan informasi pada tabel berikut :
No
|
NODE
|
IP
Address
|
Netmask
|
Gateway
|
1
|
PC0/Fa0
|
10.0.1.2
|
255.255.255.0
|
10.0.1.1
|
2
|
PC1/Fa0
|
10.0.2.2
|
255.255.255.0
|
10.0.2.1
|
Konfigurasi IP Address pada ROUTER
ROUTER
KUNINGAN
|
Interface
|
IP
Address
|
Netmask
|
Fa0/0
Gateway
NetKuningan
|
10.0.1.1
|
255.255.255.0
|
|
Gig1/0
LINKon To Router
Cirebon
|
192.168.1.1
|
255.255.255.252
|
ROUTER
CIREBON
|
Interface
|
IP
Address
|
Netmask
|
Fa0/0
Gateway Net
Cirebon
|
10.0.2.1
|
255.255.255.0
|
|
Gig1/0
LINKon To Router Kuningan
|
192.168.1.2
|
255.255.255.252
|
2.3 KONFIGURASI DYNAMIC ROUTING OSPF
Tampilkan routing tabel pada router, sesuaikan dengan tampilan informasi routing berikut :
Tampak pada informasi-informasi diatas bahwa pada tiap rputer baru ada 2 jaringan dirouting tabel masing-masing router.
Tambahkan informasi routing pada tiap router dengan protokol Dynamic (OSPF)
Masuk ke CLI router kuningan dan jalankan perintah berikut :
KUNINGAN#configure terminal
KUNINGAN(config)#router ospf 1
KUNINGAN(config-router)#network 192.168.0.0 255.255.0.0 area 0
KUNINGAN(config-router)#network 10.0.0.0 255.0.0.0 area 1
KUNINGAN(config-router)#exit
KUNINGAN(config)#exit
KUNINGAN#copy run start
Masuk ke CLI router cirebon dan jalankan perintah berikut :
CIREBON#configure terminal
CIREBON(config)#router ospf 1
CIREBON(config-router)#network 192.168.0.0 255.255.0.0 area 0
CIREBON(config-router)#network 10.0.0.0 255.0.0.0 area 1
CIREBON(config-router)#exit
CIREBON(config)#exit
CIREBON#copy run start
Tampilkan routing tabel pada tiap router dan bandingkan dengan tampilan informasi routing berikut ini :
Pada tampilan diatas, semua jaringan sudah ada di routing tabel semua router. Simbol C menandakan Connected dan simbol O menandakan bahwa jaringan tersebut ditambahkan otomatis menggunakan protocol routing OSPF.
Tanda jika semua PC sudah terhubung adalah indikator pada setiap jaringan akan berubah menjadi warna hijau
Lakukan testing koneksi antar jaringan dengan menggunakan tool ping dan tracert dari PC Kuningan ke semua Node Jaringan !
2.4 LATIHAN DAN TUGAS

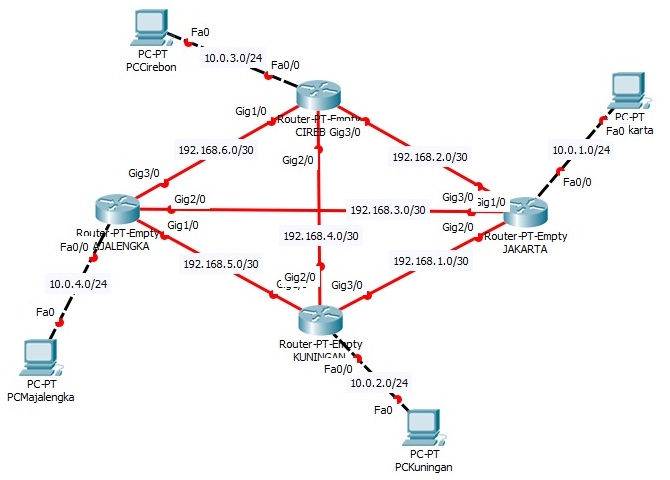

1. Dengan menggunakan simulator cisco packet tracer, buat jaringan sesuai dengan diagram berikut :
2. Lakukan konfigurasi IP Address pada tiap PC dan router
3. Tampilkan informasi routing/tabel routing pada tiap router
4. Semua jaringan harus bisa saling komunikasi !
BAB III PENUTUP
3.1 KESIMPULAN
Dynamic Routing adalah fungsi dari routing protocol yang berkomunikasi dengan router yang lain untuk saling meremajakan (update) tabel routing yang ada.
Open Shortest Path First (OSPF) adalah routing dinamic yang masing router memiliki tabel daftar ID dari router-router yang terkoneksi.
Interior Gateway Routing Protocol (IGRP) adalah routing protokol distance vector yang dibuat oleh Cisco.
Routing Information Protocol (RIP) adalah protocol routing dinamik yang berbasis distance vector. RIP menggunakan protokol UDP pada port 520 untuk mengirimkan informasi routing antar router.
Dengan menggunakan metode static routing kita membutuhkan banyak konfigurasi, sedangkan pada dynamic routing kita dapat mengkonfigurasi seminimal mungkin. Jadi sangat dimungkinkan metode dynamic routing untuk mengembangkan bagaimana router berkomunikasi dengan protocol yang digunakan.
